一、概述

JES-ZBJ-4B系列过电压在线监测装置(JES-ZBJ-4B-I型、JES-ZBJ-4B-II型），内部采用ARM控制芯片，运算速度快，处理能力强，可以实时监测过电压保护器运行情况。

装置可以很好地记录过电压保护器三相六路动作次数及过电压动作的时间，JES-ZBJ-4B-II型配置监视过电压保护器内脱离器动作情况。

达到预防事故发生，预知事故前异常情况，提高了电力系统运行可靠性的作用。

JES-ZBJ-4B-I型采用数码管显示，JES-ZBJ-4B-II型采用液晶屏显示。

二、工作原理

当系统有过电压加在过电压保护器上时，组合式过电压保护器通过增加自身电流泄放过电压能量保护设备。

保护器动作电流经电磁感应线圈输入计数器。

该输入信号经稳压、滤波、光电隔离至微处理器，微处理器一旦接受到该信号，即刻对三路输入信号进行处理并记录结果，同时通过显示界面显示，计数指示灯保持闪烁。

按下返回键，指示灯熄灭。

JES-ZBJ-4B-II型同时还监测保护器脱离装置是否动作，若脱离装置动作，计数器将发出报警。装置工作原理方框图如图一所示。



图一   工作原理方框图

三. 类型说明

“TX”为选配通讯;

“TL”为选配脱离；

“I”为数码管显示；II为液晶屏显示。

说明：JES-ZBJ-4B-I型不能选配脱离

四、技术参数

1、工作电压：AC/DC：85V~265V；

2、环境温度：－20℃ ～+50℃，环境湿度：相对湿度≤90％；

3、海拔高度：2000m 及以下（特殊情况定制）；

4、计数次数：9999次。

5、工作频率：48~62HZ。

五、功能特点

1、实时记录过电压保护器三相六路过电压动作发生的相别、次数及时间。

用户可以根据每条线路过电压保护器动作次数情况，进行重点检查，预防事故发生，同时也可作为事故发生后分析故障原因的依据之一。

2、JES-ZBJ-4B-II型实时监测过电压保护器内置脱离器运行状况，并具有过电压保护器脱离事故报警功能。

若保护器内置脱离器发生脱离，用户应及时更换过电压保护器。

3、装置内置高精度时钟，且在掉电后仍可保证准确计时，可避免掉电后调整时间的麻烦。

4、具有掉电保护功能，可保证所记录的数据在断电情况下也不会发生丢失现象。

5、内置看门狗芯片，有效保证程序在一些极端情况下可以正常运行。

6、设计有RS485通信接口，可与上位机进行数据传输。

六、使用及操作说明

JES-ZBJ-4B-I型使用及操作说明

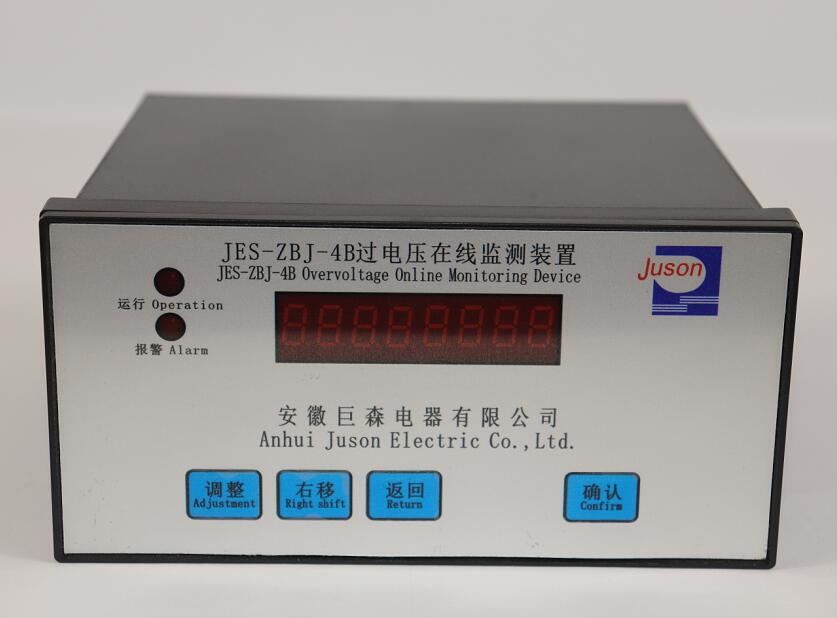

图二      JES-ZBJ-4B-I型操作面板图

1、JES-ZBJ-4B系列过电压在线监测装置通电正常工作时，运行指示灯闪亮，数码管显示当前时间。

2、参数查看

按下调整键，可以循环查看当前时间、三相六路动作次数、通讯地址、数据清除等界面。

H—000000  表示 时、分、秒；

Y_000000 表示年、月、日。

Ad—000000 表示 A相放电动作次数；

Bd—000000 表示 B相放电动作次数；

Cd—000000 表示 C相放电动作次数；

AB—000000 表示 AB相间放电动作次数；

AC—000000 表示AC相间放电动作次数；

BC—000000 表示 BC相间放电动作次数；

AE—表示本机通讯地址。

CLER—表示数据清除

3、参数设置

在参数查看界面，通过按动调整键选择进入要修改的参数界面。

按下确认键，参数右下角会出现一个小红点，按右移键，红点会向右移动，当红点移动到要修改的参数的某一位时，按调整键可以进行数据大小的修改。

参数修改完后，按确认键，参数修改成功，红点消失。

4、数据清除功能。

在参数查看界面，通过调整键进入CLER界面，按下确认键，右下角会出现一个红点，按一下调整键，再次按确认键红点消失，装置记录数据清空。

5、动作次数及时间查看

在动作次数显示界面，按下“确认”键，每按”调整”键一次，将依次显示最近一次放电相、放电日期、放电时间，直到最早一次记录信息，记录信息显示完毕。

6、按下返回键，界面返回上级菜单或主菜单。

JES-ZBJ-4B-II型使用及操作说明

图三      JES-ZBJ-4B-II型操作面板图

1、JES-ZBJ-4B系列过电压在线监测装置通电正常工作时，运行指示灯闪亮，液晶屏显示当前日期和时间。

2、时间设置

按下确认键，进入“设定菜单”界面。系统默认勾选菜单项“1：时间调整”，按确认键，进入日期和时间设置。

按“+”键或“-”键对“年”进行设置，修改完成，按确认键确认；重复上述操作依次设置“月”、“日”、“时”、“分”、“秒”；按确认键返回“设定菜单”界面，日期和时间设置完成。

3、脱离记录查询

按下确认键，进入“设定菜单”界面。按“+”键或“-”键勾选菜单项“2：脱离记录”，按下确认键，进入脱离记录查询。按“-”键可查询脱离相及脱离时间。

4、动作次数查询

按下确认键，进入“设定菜单”界面。按“+”键或“-”键勾选菜单项“3：动作次数查询”，按下确认键，显示动作相及动作次数；

再按确认键，并按“+”键或“-”键，可查询具体动作相动作日期及时间。

5、本机地址设置

按下确认键，进入“设定菜单”界面。按“+”键或“-”键勾选菜单项“4：本机地址”，按确认键，再按“+”键或“-”键，对本机地址进行设置，修改完成，按确认键返回“设定菜单”界面，本机地址设置完成。

6、数据清除

按下确认键，进入“设定菜单”界面。按“+”键或“-”键勾选菜单项“5：数据清除”，按确认键，显示“数据清除？”再按确认键确认数据清除。

7、正常运行时，脱离指示灯灭。当过电压保护器内置脱离器动作，脱离指示灯闪亮，报警输出，按下返回键，报警恢复。

七、安装指南

1、JES-ZBJ-4B-I型安装指南

本产品为嵌入式安装，开孔尺寸为：长×高=154.5mm × 77.5mm（如图四），产品内深为127mm。

图五为JES-ZBJ-4B-I型过电压在线监测装置背板接口示意图。

图四    JES-ZBJ-4B-I型 开孔尺寸154.5*77.5（单位：mm）

  图五    JES-ZBJ-4B-I型背板端子图（单位：mm）

2、JES-ZBJ-4B-II型安装指南

本产品为嵌入式安装，开孔尺寸为：长×高=167.5mm × 76mm（如图六），产品内深为157.5mm。

图七为JES-ZBJ-4B-II型过电压在线监测装置面板安装孔开孔图，图八为JES-ZBJ-4B-II型过电压在线监测装置背板接口示意图。

图六    JES-ZBJ-4B-II型 开孔尺寸167.5*76（单位: mm )

图七 JES-ZBJ-4B-II型面板安装孔开孔图（单位：mm）

图八      JES-ZBJ-4B-II型背板端子图（单位：mm）
