一、产品概述

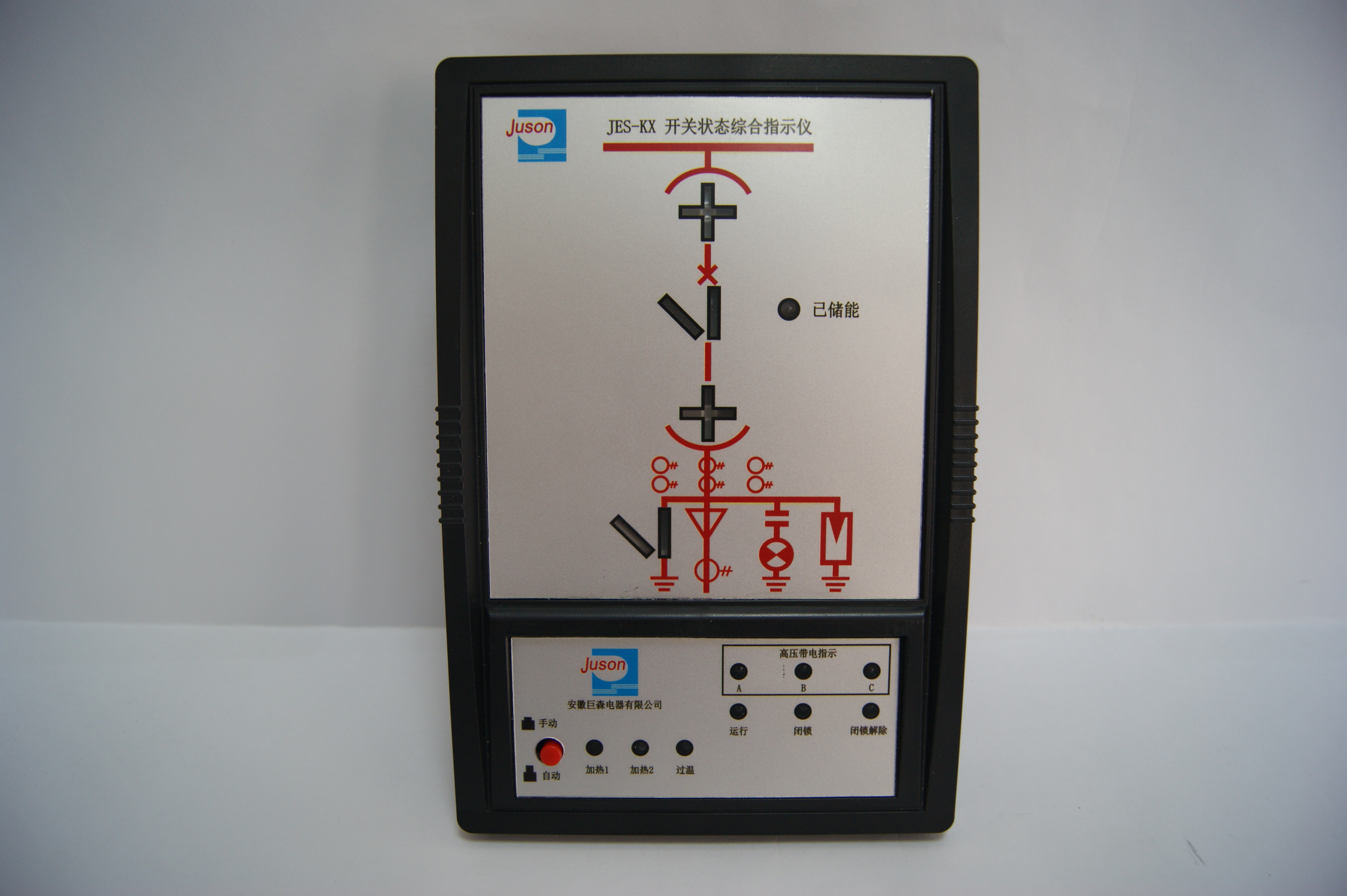

JES-KX 开关状态指示仪是根据当前中压系统开关柜技术发展 而开发设计的一种新型的多功能、智能化模拟动态指示装置。它集 一次回路模拟图、开关状态、断路器位置、接地闸刀位置、弹簧储 能状态、高压带电指示、高压带电闭锁以及自动（手动）加热除湿 控制、过温排风等多功能于一体。该产品以一体化布局配套装备于 开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。 将简化开关柜的面板结构设计，美化开关柜的面板布局，完善开关 状态的指示功能和安全性能。
开关状态模拟显示仪的应用，可取代现有的一次回路模拟指示 牌、电磁式开关状态指示器、带电（闭锁）指示器，接地指示器、 自动加热除湿、温湿度控制器等多种控制、指示装置。
具备 RS485 通讯功能，配备国际通用的 MODBUS 通讯规约，能将 各种信息上传后台系统，完美融入自动化控制系统。
二、技术指标
使用环境：-10℃~50℃，≤95%RH
存储环境：-40℃~80℃，≤95%RH
抗电强度：外壳与端子之间 AC2000V /1min 绝缘性能：外壳与端子之间≥100MΩ
抗电磁干扰性能：符合 IEC255－22 的标准规定 动态闪烁频率：1 次/秒
开关量输入端子和 LED 数码显示关联关系：动态配置
三、主要功能简介
3.1 断路器状态显示
断路器合闸并且分闸回路完好时，红色 01 模拟条发光； 断路器分闸并且合闸回路完好时，绿色 02 模拟条发光；
3.2 手车位置显示
无源触点输入：
工作位置触点闭合时，红色 03①、03②垂直模拟条发光，显示 断路器位于工作位置。
试验位置触点闭合时，绿色 04①、04②水平模拟条发光，显示 断路器位于试验位置。
手车位于试验位置与工作位置之间时，发光条 03①、03②、和04①、04②同时闪烁。
手车移出开关柜时，红色 03①、03②和绿色 04①、04②发光条 均不发光，表示手车已断电。
3.3 接地开关位置显示
无源接点输入闭合，红色 05 垂直模拟条发光，显示接地开关 合闸。
无源接点输入断开，绿色 06 水平模拟条发光，显示接地开关 分闸。
3.4 弹簧储能显示
无源触点闭合，黄色 07 指示发光，显示断路器已储能。 无源输入信号断开，黄色指示灯灭代表未储能。
注：
1、以上接点信号均来自于断路器的辅助接点，接地闸刀可用行程
开关触点。
2、失电状态所有的发光指示均不亮。
3、输入信号均要求无源，不能接入任何电源，否则会损坏装置。
3.5 带电显示及闭锁功能
1、LED 启动电压（KV）：额定相电压×0.15~0.65
2、强制闭锁启动电压（KV）：额定相电压×0.65
3、当产品接入电源，三相均不带电时带电闭锁指示区绿灯亮， 带电闭锁输出闭合，某一相带电时该相的带电指示灯亮，并且带电 闭锁指示区红灯亮，带电闭锁输出断开。
4、当产品未接入 220V 电源时（或断电情况下），带电闭锁输 出一直为断开，其开锁和解锁灯均不亮，但当某一相带电时，该相 的带电指示灯会亮。
3.6 自动加热除湿控制
负载电源：AC220V、AC110V；
控制方式：
除湿：当环境湿度≥85%RH 启动除湿负载；当环境湿度≤75%RH 时凝露解除，除湿退出，控制指示灯灭。
加热：当环境温度≤5℃±2℃时启动加热负载；当环境温度≥10℃±2℃时，加热退出，控制指示灯灭。
降温（排风）：当环境温度≥45℃±2℃时启动降温负载（排风）； 当环境温度≤40℃±2℃时，降温（排风）退出，控制指示灯灭。
负载输出继电器触点功率：AC220V/5A（带阻性负载）
传感器：有两路传感器，分别用于负载 1 和负载 2 的传感控制
3.7 通讯功能（可选配）
装置具有 RS485 通讯接口，配置标准的 MODBUS 规约
四、尺寸及安装方法
4.1 主机开孔外形尺寸（单位 mm)
4.2 安装方式
先在门上开 180mm×120mm 矩形孔，将其装入，然后用配套卡槽 固定即可 ，插拔式侧面引出线 可用金属罩封闭或用尼龙套管隔离。装置具体尺寸见上图。
4.3 配件外形尺寸（单位 mm)
五、背后端子图
六、使用方法
1．按端子的配线功能接好线，并校对准确后通电；
2．将各开关量输入端与公共端短路一下，观察对应功能的指示是否 正常发光或熄灭；
3．带电指示器的各个输入端分别接上对应的高压带电传感器，某相 高压试验时，对应的带电指示灯亮，有闭锁功能时闭锁灯亮，闭锁 有效，闭锁输出触点断开；高压断开后带电指示灯灭，闭锁解除， 解锁灯亮，闭锁输出触点闭合。
4．加热除湿功能实验只需对传感器哈气，负载便会启控。当要强制 加热时可将按钮拨到手动档，负载无条件进入工作状态。
七、运输与贮存
开关状态装置运输和拆封不应受到剧烈冲击，应根据
GB/T15464《仪器仪表包装通用技术条件》的规定运输和储存。 保存开关状态装置应在原包装内，保存的地方环境温度为
0℃～＋40℃，相对湿度不超过 85％，空气中无腐蚀性气体。 开关状态装置在仓库里保存，应放在台架上，叠放高度不超过
5 箱，拆箱后，单只包装的开关状态指示仪叠放高度不超过 3 只。
