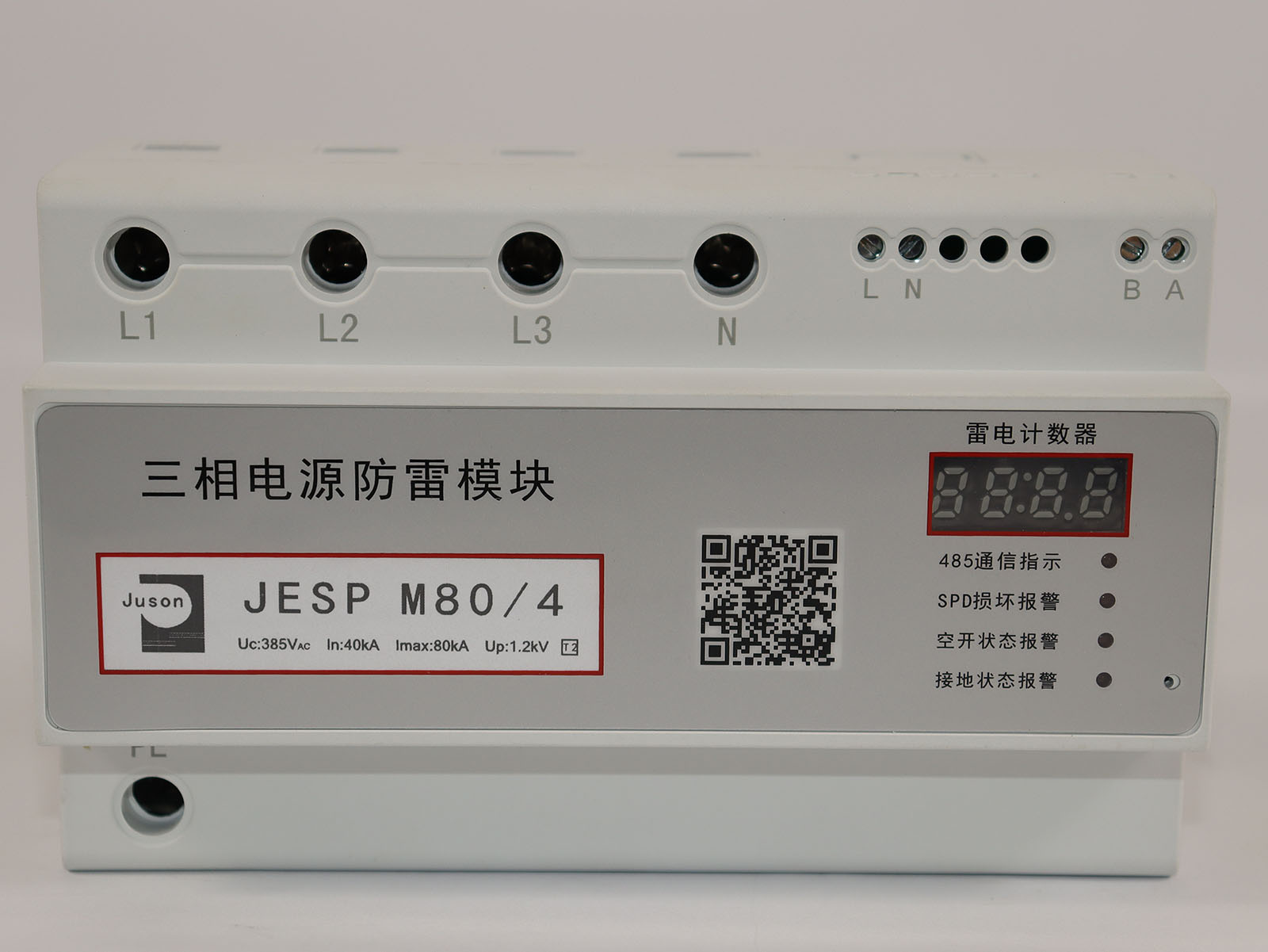

三相智能防雷模块


JESP智能浪涌保护器装置

■产品用途

标称放电电流为60kA及以上的防雷模块适用于重要场所的总电源防雷保护;标称放电电流为20~40kA的防雷模块适用于各种电源系统(如UPS电源、机房电源等)的防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统,如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。

具备SPD状态监测、空开状态监测和接地状态监测功能。产品可通过485通信连接。

■产品特点


● 选用优质压敏电阻,性能稳定可靠。

● 适用于不同电网制式,保护更全面。

● 高雷电放电能力,ns级响应速度。

● 内置过热断路装置。

● 失效检测指示。

● 可通过485通信连接

● 35mm 导轨安装,标准模块化设计。

● 节能、环保,安装简单、方便,无须特殊维护。● 能监控SPD、空开、接地状态

● 准确记录雷击次数及产品内部温度


■技术参数

名称

型号

规格

工作电压(Un)

最大持续运行电压(Uc)

电冲

击电流

Iimp

标称流通容量(In)

最大流通容量(Imax)

电压保护水平(Up)

工作      温度  (℃)

JESP单相电源防雷模块

JESP M40/2

智能一体化、四位数码管、485

220V

385V

/

20kA

40kA

1.8kV

-40~+85

JESP M80/2

220V

385V

/

40kA

80kA

2.2kV

JESP M120/2

220V

385V

/

60kA

120kA

2.5kV

JESP M15G/2

220V

255V

15kA

15kA

/

2.0kV

JESP三相电源防雷模块

JESP M40/4

智能一体化、四位数码管、485

380V

385V

/

20kA

40kA

1.8kV

-40~+85

JESP M80/4

380V

385V

/

40kA

80kA

2.2kV

JESP M120/4

380V

385V

/

60kA

120kA

2.5kV

JESP M15G/4

380V

255V

15kA

15kA

/

2.0kV

■ 指示灯状态 说明

● 485 通信指示:模块在进行 485 数据通讯时指示灯快速闪烁,不进行数据通讯时常灭。

● SPD 损坏报警:防雷模块内部劣化脱扣后指示灯亮,模块正常时常灭。

● 空开状态报警:防雷器前端空开跳闸或防雷模块无电压时指示灯亮,正常时常灭。

● 接地状态报警:防雷模块接地端未正常连接时指示灯亮,接地正常时常灭。

■ 数码管显示状态 说明

● 4 位数字显示(无小数点):表示雷击次数。

● 3 位数字显示(无小数点):表示开关量状态,3 位数字从左至右分别指示接地状态、空开状态、劣化状

态开关量。0 表示故障,1 表示正常。

● 3 位数字显示(1 位小数点):表示温度值。

● 1 位字母 3 位数字显示(AXXX):表示模块 485 地址显示,XXX 为 485 地址。

● 1 位字母 3 位数字显示(PXXX):表示模块寿命值,XXX 为寿命百分比。

■ 复位按键操作 说明

● 短按复位按键,数码显示在各数据状态切换显示。

● 在雷击次数显示状态下长按按键,雷击次数清零。

● 在开关量显示状态下长按按键,可进入模块 485 地址设置和显示状态,设置状态下短按增加地址,长按

保存退出设置。

■安装说明

● 安装前必须切断电源,严禁带电操作。

● 建议在防雷模块前端串联熔断器或自动断路器。

● 安装时请根据安装示意图所示连接,其中L1、L2、L3、L为相线,N为零线,PE为地线,A、B为485数据通讯接口,切勿错接。安装完成后,合上自动断路器(熔断器)开关,检查工作状态是否正常。

● 安装完毕后,检查防雷模块是否正常工作。

● 防雷模块在使用期间,应定期检测并查看故障显示窗口状态,当故障显示窗呈红色(或带遥信的产品遥信端子输出报警信号)时,表示防雷模块发生故障,应及时维修或更换。

● 并联式电源防雷模块应并联安装(也可采用凯文接线方式)。连接线要求牢固可靠,且要求短、粗、直。
